Gebäudeintegrierte Photovoltaik (GIPV):
Fachregeln und Prüfmethoden für eine standardisierte Modulanwendung in Dach und Fassade.

Fallbeispiele

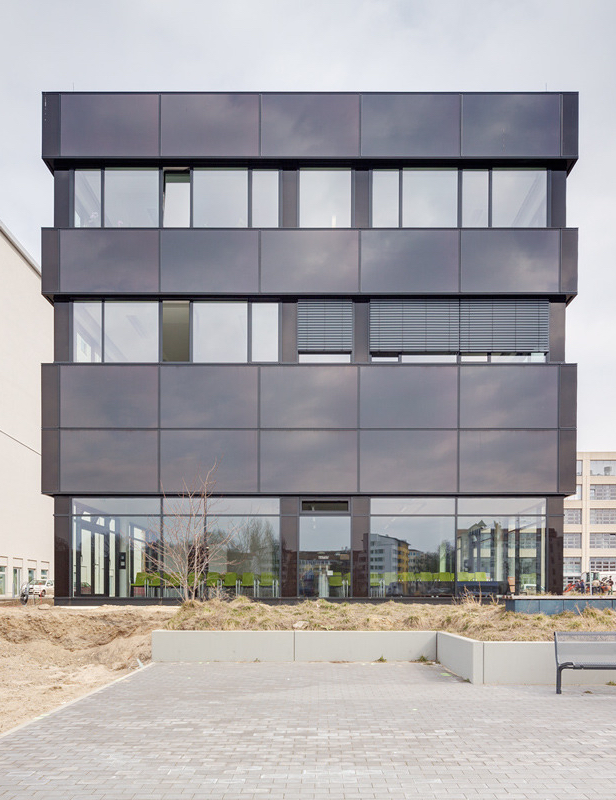

HTW Berlin – FKI Gebäude

HTW FKI-Gebaeude

Foto: Alexander Rentsch

Standort: Wilhelminenhofstraße 76/77, 12459 Berlin
Bauherr: HTW Berlin
Planer: Metallbau Möller GmbH & Co. KG Zur Webseite
Fertigstellung: 2013
Gebäudeart: Hochschulgebäude
Gebäudeklasse: 4
Modul Hersteller: Schüco International KG
Zelltechnologie: Amorphes Silizium
Modulaufbau: Glas-Glas-Module, gerahmt
Generator Nennleistung: 25,84 kWp
Generator Gesamtfläche: 321,97 m²
Anzahl der Module: 76
Wechselrichter Hersteller: SMA
Wechselrichtertyp: Sunny Mini Central, Sunny Boy
Anzahl der Wechselrichter: 5

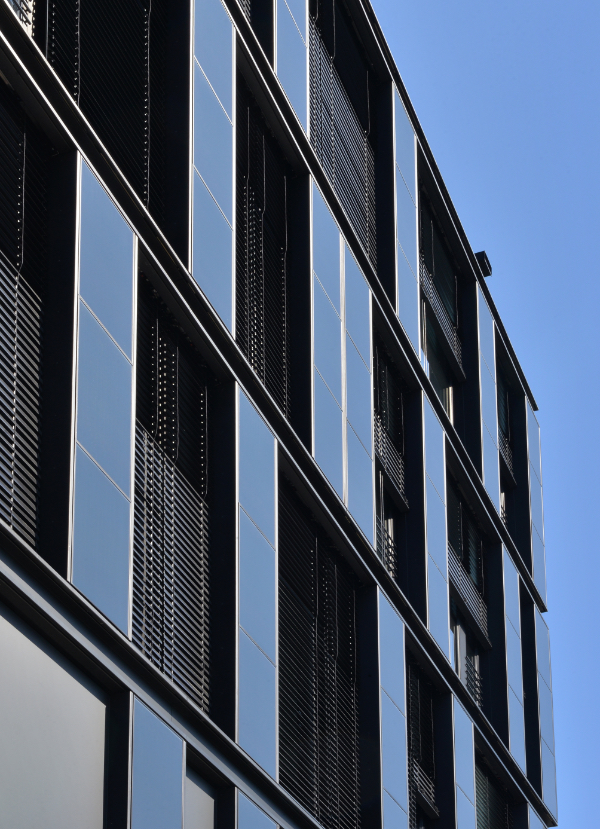

ZSW - Stuttgart-Vaihingen

HTW FKI-Gebaeude

Foto: Burkhard Walther

Standort: Meitnerstraße 1, 70563 Stuttgart
Bauherr: ZSW Baden-Württemberg
Planer: Leo-Solar GmbH & Co. KG Webseite
Fertigstellung: 2017
Gebäudeart: Institutsgebäude
Gebäudeklasse: 5
Modul Hersteller: NICE Solar Energy GmbH
Zelltechnologie: CIGS
Modulaufbau: Glas-Glas-Module, gerahmt
Generator Nennleistung: 26,14 kWp
Generator Gesamtfläche: 254,00 m²
Anzahl der Module: 339
Wechselrichter Hersteller: Fronius
Wechselrichtertyp: Galvo
Anzahl der Wechselrichter: 11

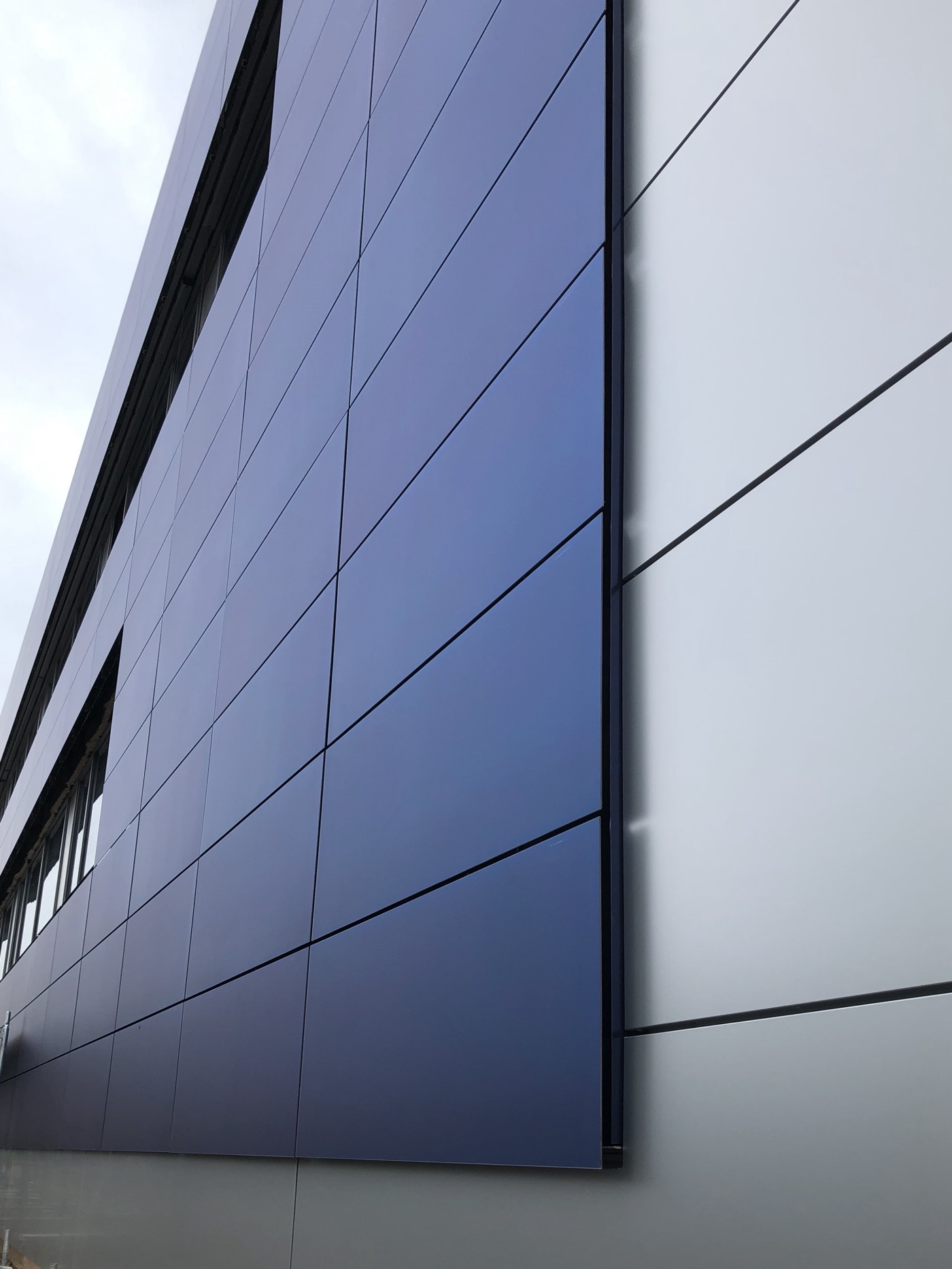

Helmholtz-Zentrum Berlin – BAIP

HTW FKI-Gebaeude

Foto: © HZB/BAIP

Standort: Albert-Einstein-Straße 15, 12489 Berlin
Bauherr: Helmholtz-Zentrum Berlin
Planer: activ solar Schweiz GmbH, Projektbüro Deutschland Webseite
Fertigstellung: 2021
Gebäudeart: Laborgebäude
Gebäudeklasse: 5
Modul Hersteller: Avancis GmbH
Zelltechnologie: CIGS
Modulaufbau: Glas-Glas-Module, rahmenlos
Generator Nennleistung: 37,00 kWp
Generator Gesamtfläche: 395,00 m²
Anzahl der Module: 360
Wechselrichter Hersteller: SMA
Wechselrichtertyp: Sunny Tripower
Anzahl der Wechselrichter: 6

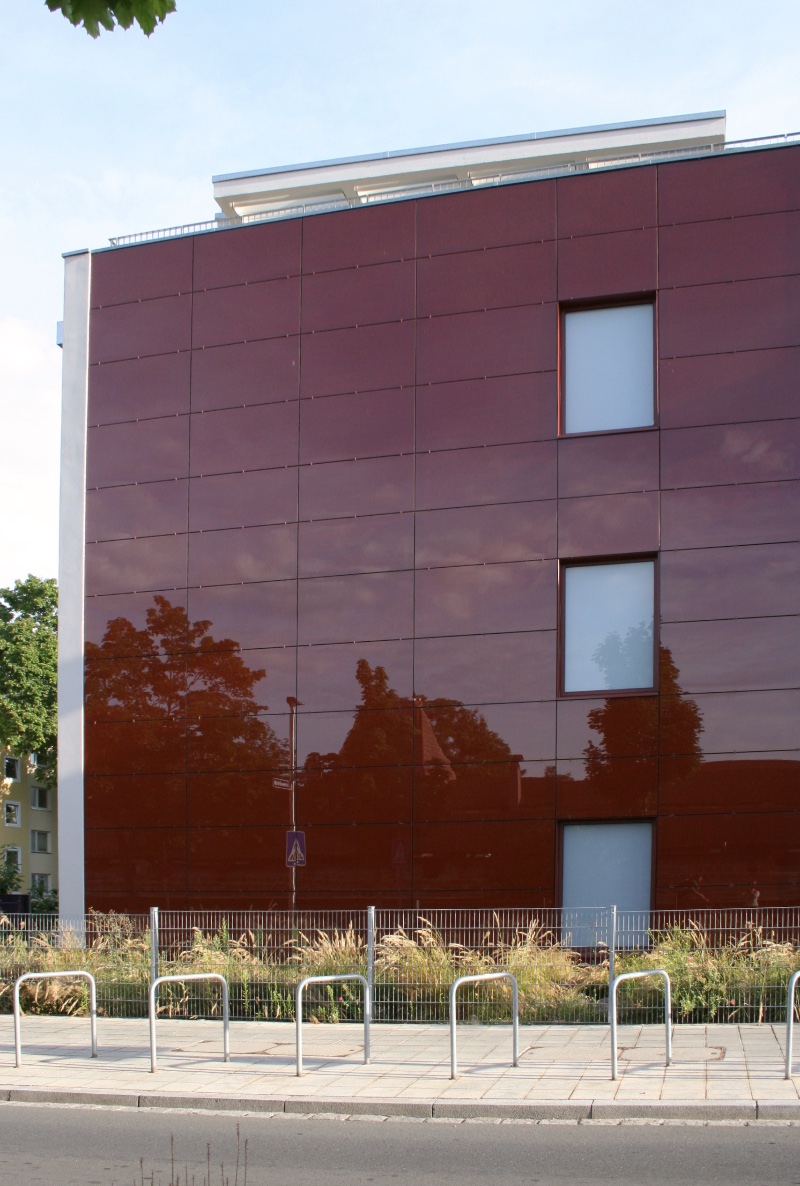

Labenwolf Gymnasium in Nürnberg

HTW FKI-Gebaeude

Foto: © Hochbauamt Stadt Nürnberg

Standort: Labenwolfstraße 10, 90409 Nürnberg
Bauherr: Stadt Nürnberg
Planer: Hochbauamt Nürnberg Webseite
Fertigstellung: 2018
Gebäudeart: Schulgebäude
Gebäudeklasse: 5
Modul Hersteller: Lithodecor Fassaden GmbH
Zelltechnologie: Monokristallines Silizium
Modulaufbau: Glas-Glas-Module, rahmenlos
Generator Nennleistung: 12,80 kWp
Generator Gesamtfläche: 127,00 m²
Anzahl der Module: 72
Wechselrichter Hersteller: SolarEdge
Wechselrichtertyp: SEK7k
Anzahl der Wechselrichter: 1

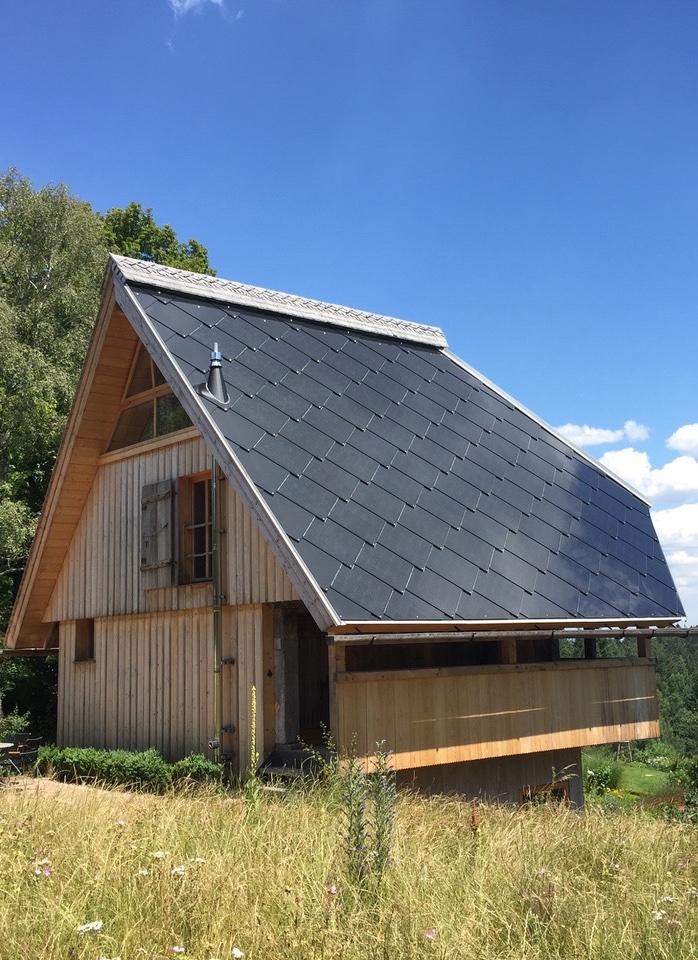

Sumhofspeicher in Wolfach-Kirnbach

HTW FKI-Gebaeude

Foto: Hardy Happle Architektur

Standort: Moosenmättle 7, 77709 Wolfach-Kirnbach
Bauherr: Hardy Happle
Planer: Hardy Happle Architektur Webseite
Fertigstellung: 2020
Gebäudeart: Kornspeicher
Gebäudeklasse: 1
Modul Hersteller: Sunstyle AG
Zelltechnologie: Monokristallines Silizium
Modulaufbau: Glas-Folien-Module, rahmenlos
Generator Nennleistung: 9,80 kWp
Generator Gesamtfläche: 55,00 m²
Anzahl der Module: 95
Wechselrichter Hersteller: Kostal
Wechselrichtertyp: Plenticore Plus 8,5
Anzahl der Wechselrichter: 1

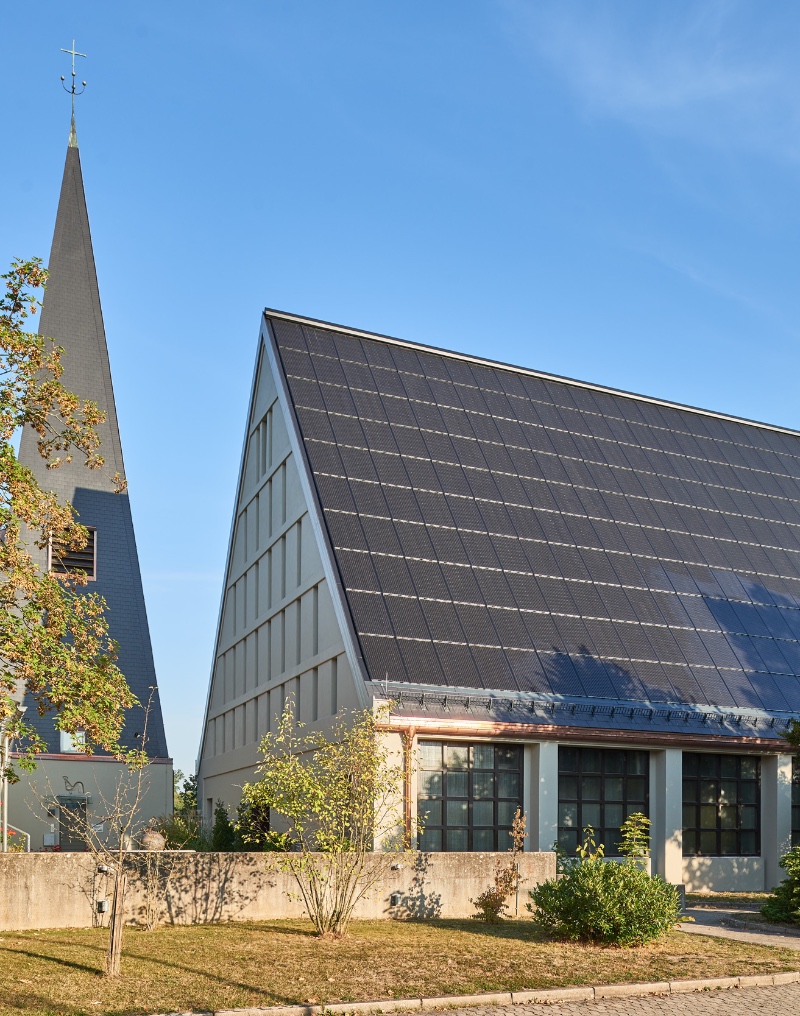

Kirche St. Wunibald in Georgensgmünd

HTW FKI-Gebaeude

Foto: © Solarwatt

Standort: Kirchenweg 11, 91166 Georgensgmünd
Bauherr: Katholische Kirche St. Wunibald
Planer: Ingenieurbüro Johannes Wunram
Fertigstellung: 2018
Gebäudeart: Kirche
Gebäudeklasse: 3
Modul Hersteller: Solarwatt
Zelltechnologie: Monokristallines Silizium
Modulaufbau: Glas-Glas-Module, gerahmt
Generator Nennleistung: 78,40 kWp
Generator Gesamtfläche: 455,00 m²
Anzahl der Module: 280
Wechselrichter Hersteller: Fronius
Wechselrichtertyp: Symo
Anzahl der Wechselrichter: 4

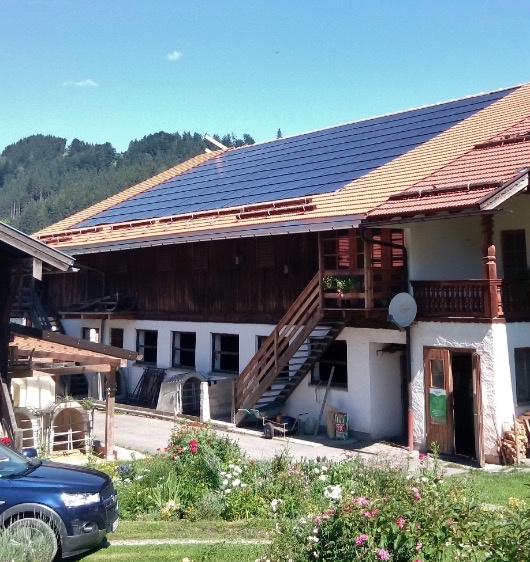

Sockhof in Oberaudorf

HTW Sockhof in Oberaudorf

Foto: Huber Dachtechnik

Standort: Zimmerau 2, 83080 Oberaudorf
Bauherr: Josef Steinmüller
Planer: Huber Dachtechnik UG Webseite
Fertigstellung: 2017
Gebäudeart: Landwirtschaftliches Betriebsgebäude
Gebäudeklasse: 1
Modul Hersteller: AxSun Solar GmbH & Co. KG
Zelltechnologie: Monokristallines Silizium
Modulaufbau: Glas-Folien-Module, gerahmt
Generator Nennleistung: 29,70 kWp
Generator Gesamtfläche: 188,00 m²
Anzahl der Module: 108
Wechselrichter Hersteller: Benning
Wechselrichtertyp: TLS
Anzahl der Wechselrichter: 2

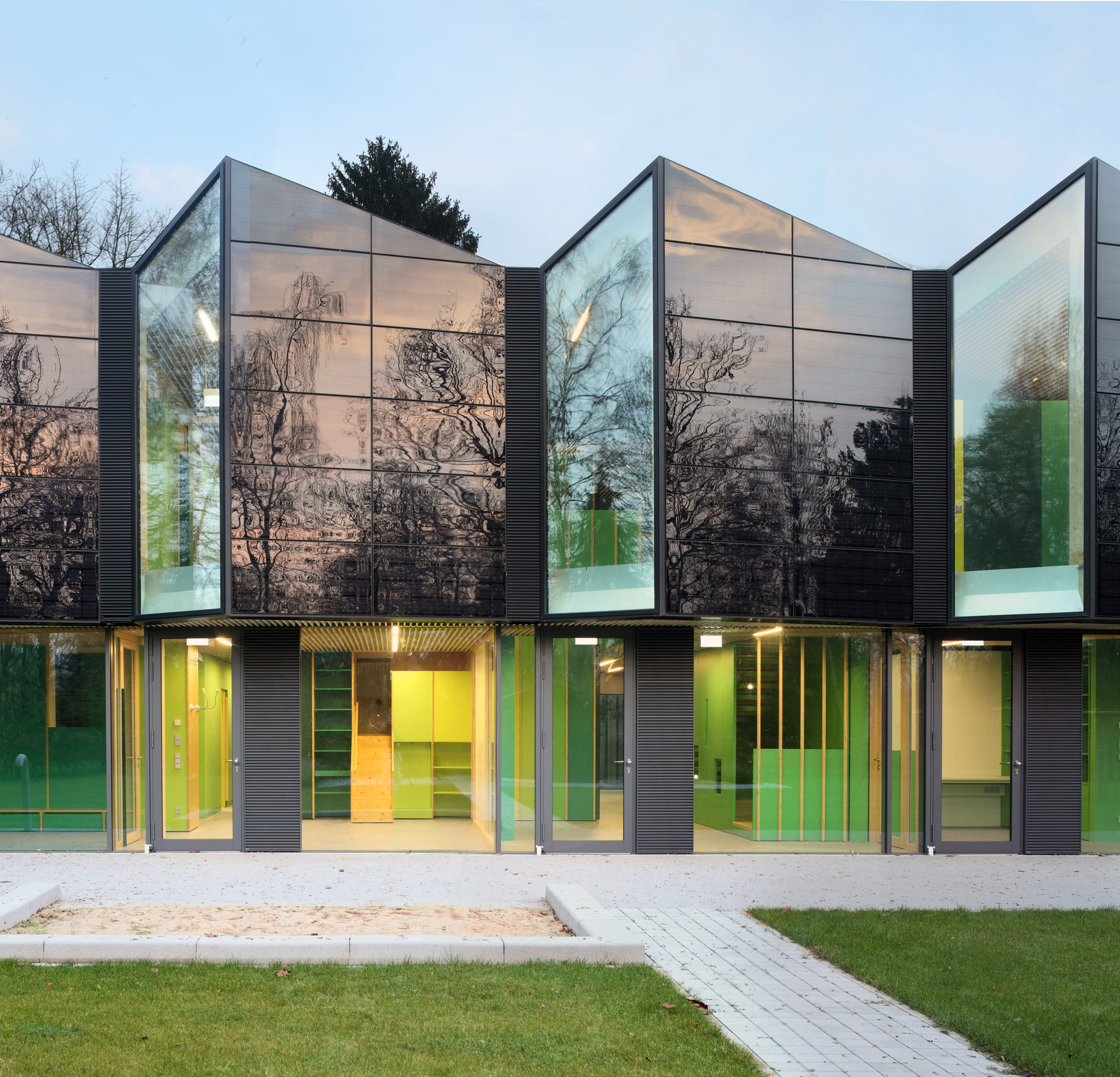

+e Kita in Marburg

HTW Sockhof in Oberaudorf

Foto: Eibe Sönnecken, Darmstadt

Standort: Cappeler Straße 68, 35039 Marburg
Bauherr: Magistrat der Universitätsstadt Marburg
Planer: Opus Architekten Webseite,Ingenieurbüro Schaub und KühnWebseite
Fertigstellung: 2014
Gebäudeart: Kindertagesstätte
Modul Hersteller: Ertex solartechnik GmbH
Zelltechnologie: Monokristallines Silizium
Modulaufbau: Glas-Glas-Module, gerahmt
Generator Nennleistung: 52,2 kWp
Generator Gesamtfläche: 365 m²
Anzahl der Module: 360
Wechselrichter Hersteller: SMA
Wechselrichtertyp: Sunny Tripower
Anzahl der Wechselrichter: 3

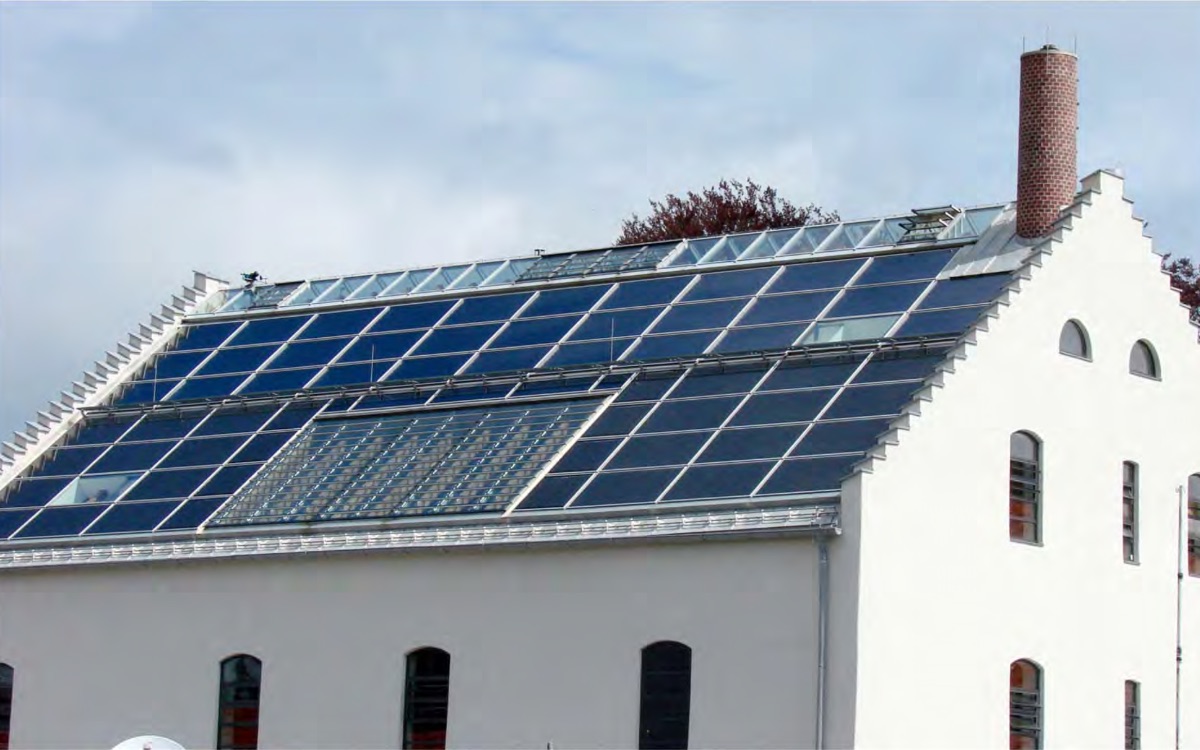

Mühlfeldbräu in Bad Tölz

HTW Sockhof in Oberaudorf

Foto: Ingenieurbüro EST GmbH

Standort: Bahnhofstraße 4, 83646 Bad Tölz
Bauherr: Privat
Planer: Ingenieurbüro EST GmbH Webseite
Fertigstellung: 2009
Gebäudeart: Brauereigebäude
Gebäudeklasse: k.A.
Modul Hersteller: Schüco
Zelltechnologie: Polykristallines Silizium
Modulaufbau: Glas-Glas-Module, gerahmt
Generator Nennleistung: 8,65 kWp
Generator Gesamtfläche: 73,00 m²
Anzahl der Module: 31
Wechselrichter Hersteller: SMA
Wechselrichtertyp: Sunny Boy
Anzahl der Wechselrichter: 3

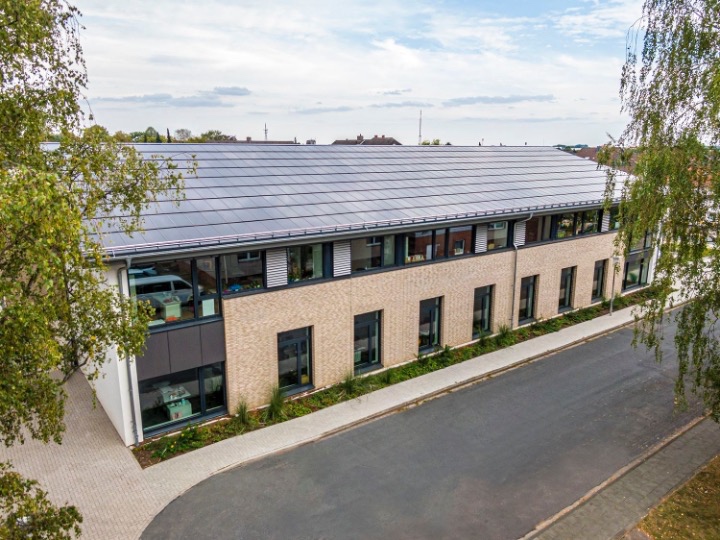

Grundschule in Stederdorf

HTW Sockhof in Oberaudorf

Foto: © Marvin Rust (rustmediasolutions)

Standort: Konsumstraße 25, 31228 Peine
Bauherr: Hochbauamt Stadt Peine
Planer: Architektur- und TGA-Planungsbüro Carsten Grobe PassivhausWebseite
Fertigstellung: 2017
Gebäudeart: Schulgebäude
Gebäudeklasse: k.A.
Modul Hersteller: Calyxo
Zelltechnologie: CdTe
Modulaufbau: Glas-Glas-Module, rahmenlos
Generator Nennleistung: 86,03 kWp
Generator Gesamtfläche: ca. 815,00 m²
Anzahl der Module: 1110
Wechselrichter Hersteller: SMA
Wechselrichtertyp: k.A.
Anzahl der Wechselrichter: 4

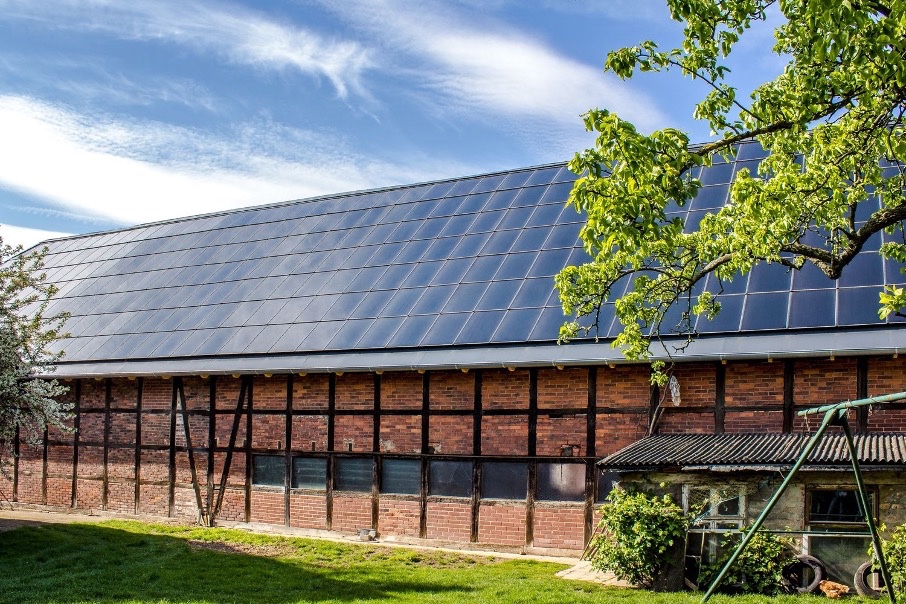

Denkmalgeschützte Scheune in Garmissen

HTW Sockhof in Oberaudorf

Foto: www.passivhaus.de

Standort: 31174 Schellerten
Bauherr: Privat
Planer: Architektur- und TGA-Planungsbüro Carsten Grobe PassivhausWebseite
Fertigstellung: 2014
Gebäudeart: Denkmalgeschützte Scheune
Gebäudeklasse: k.A.
Modul Hersteller: Q-Cells
Zelltechnologie: CIGS
Modulaufbau: Glas-Glas-Module, rahmenlos
Generator Nennleistung: 25,33 kWp
Generator Gesamtfläche: ca. 290,00 m²
Anzahl der Module: 298
Wechselrichter Hersteller: Fronius
Wechselrichtertyp: IG Plus
Anzahl der Wechselrichter: 3

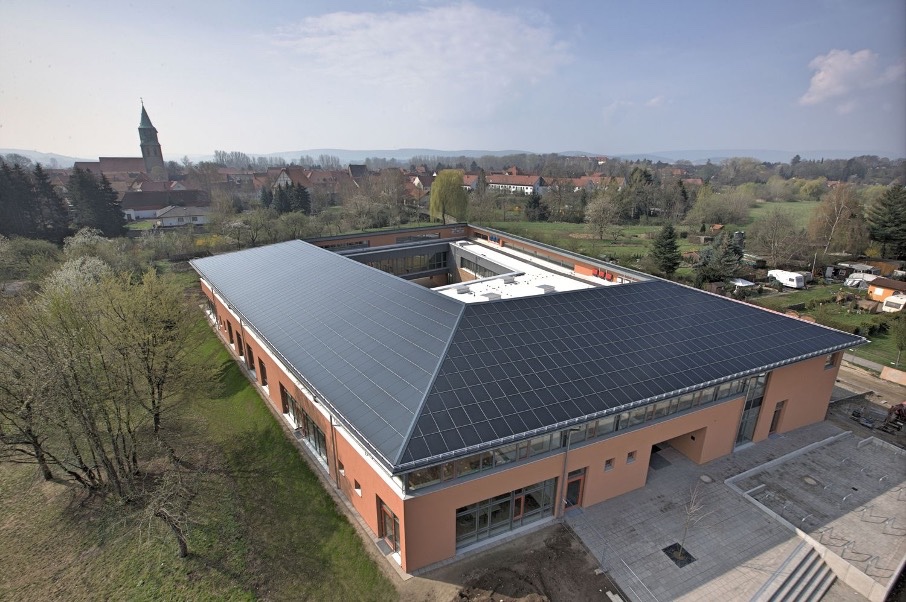

Grundschule in Gronau (Leine)

HTW Sockhof in Oberaudorf

Foto: www.passivhaus.de

Standort: Lindenallee, 31028 Gronau (Leine)
Bauherr: Bürger Energie Leinebergland eG
Planer: Architektur- und TGA-Planungsbüro Carsten Grobe PassivhausWebseite
Fertigstellung: 2012
Gebäudeart: Schulgebäude
Gebäudeklasse: k.A.
Modul Hersteller: Q-Cells
Zelltechnologie: CIGS
Modulaufbau: Glas-Glas-Module, rahmenlos
Generator Nennleistung: 172,10 kWp
Generator Gesamtfläche: ca. 1570,00 m²
Anzahl der Module: 1639
Wechselrichter Hersteller: SMA
Wechselrichtertyp: Sunny Tripower
Anzahl der Wechselrichter: 11
